Кабельное телевидение с Astra для гостиничной индустрии

Гостиничное телевидение, предоставляющее отличное ТВ-решение с качественным вещанием и подборкой лучших каналов, является важной частью сервиса в отеле.

Количество и качество каналов создают положительное впечатление у гостей. Однако здесь возникает задача. Отелям необходимо либо модернизировать существующую ТВ-сеть, либо спроектировать новую, найдя баланс между стоимостью оборудования и необходимыми услугами. Мы предлагаем рассмотреть программное обеспечение Astra, обладающее мощными и гибкими возможностями при использовании с DVB-C модулятором. В этой статье мы рассмотрим плюсы и минусы такого решения и пошагово разберём процесс настройки.

Преимущества кабельного телевидения

• работает на обычном ТВ-кабеле, можно использовать уже существующую сеть отеля
• большое количество каналов без ограничений по качеству
• любой телевизор способен принимать кабельное ТВ. Не требуется дополнительное оборудование в номерах гостей
• надёжность сети
• управление вещанием: мониторинг, настройка, переключение каналов и др. Всё это возможно через веб-интерфейс Astra
• и, наконец, вы легко можете расширить количество видеоресурсов и каналов. Astra позволяет принимать входящий сигнал не только с DVB-карт, но и из сети (HTTP, HLS, UDP, RTSP), а также создавать собственные ТВ-каналы из ваших видеозаписей.

Недостатки

• стоимость головной станции, включая DVB-C модулятор и DVB-карты для приёма
• некоторые старые телевизоры могут не поддерживать стандарт DVB-C для кабельного ТВ

Оборудование

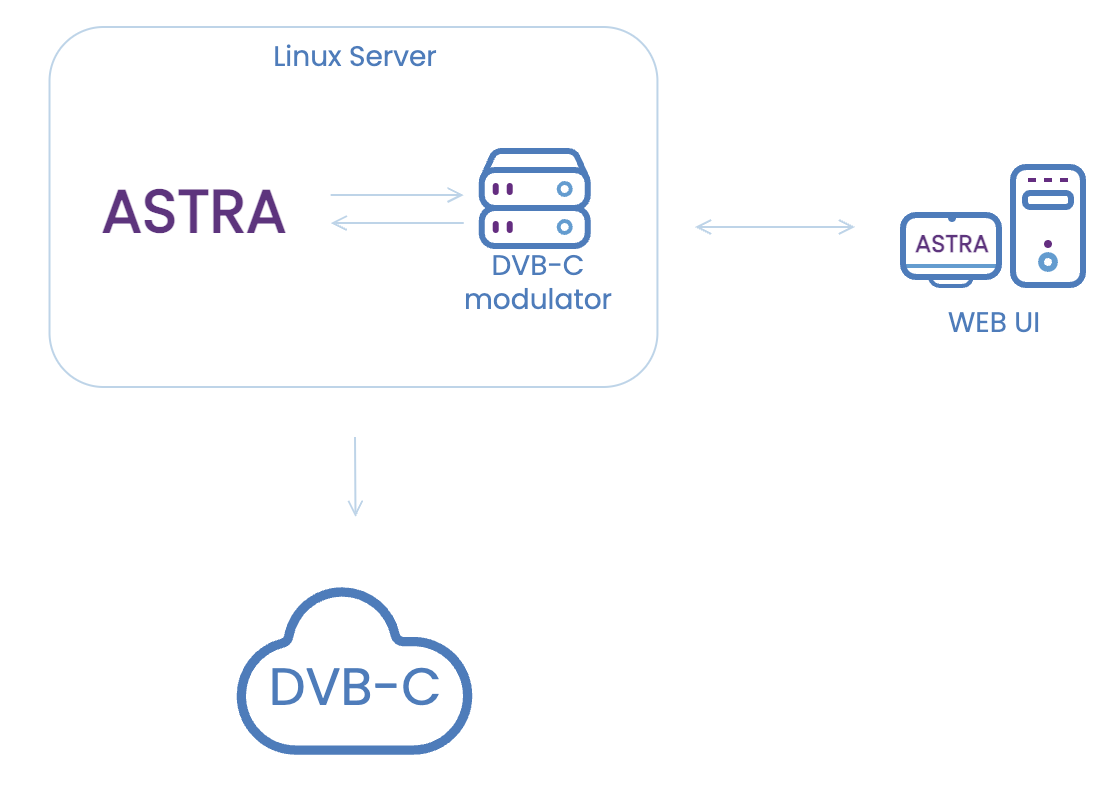

Эта простая схема используется для иллюстрации. У нас есть спутниковый сигнал, сервер на базе Linux с DVB-S/S2 картой(ами) и картой(ами) модулятора RESI DVB-C FSM.

Приёмник DVB-S/S2

Для приёма спутниковых каналов можно использовать любой DVB-S/S2 адаптер с драйверами для Linux.

Наиболее популярные DVB-приёмники:

• Digital Devices MAX SX8 Pro
• Digital Devices Max M4 — универсальная карта для спутникового, кабельного или эфирного приёма
• TBS6909-X

DVB-C модулятор

В этой статье мы рассмотрим простые шаги по настройке Astra для DVB-C модуляции с использованием RESI DVB-C FSM 8. Также можно использовать модулятор TBS6004.

Краткое описание:

• RESI DVB-C FSM 8 имеет 8 транспондеров по спецификации DVB-C
• Диапазон частот: 114 - 858 МГц
• Символьная скорость: 1.0 - 7.1 Мсим/с
• QAM: 16, 32, 64, 128, 256
• Отношение сигнал/шум: 42 дБ
• Выход с 8 активными транспондерами: 101 дБµВ
• FSM8 поддерживает до 7.1 Мсим/с и QAM256. Максимальная пропускная способность — около 52 Мбит/с

Заметка

Рекомендуем отправлять не более 40-42 Мбит/с на один транспондер, особенно если входящий поток поступает со спутника. Обычно у спутниковых каналов переменный битрейт, который, например, на HD-канале может меняться от 6 до 11 Мбит/с.

Исходя из этого, можно рассчитать, сколько каналов поместится на одном транспондере и на всех доступных транспондерах:

• 4 x HD-канала ~7 Мбит/с = 28 Мбит/с
• 4 x SD-канала ~3 Мбит/с = 12 Мбит/с

Примерно можно получить 8 каналов на одном транспондере, умножив на 8 транспондеров — до 64 каналов в вашей DVB-C сети. Это сочетание каналов может быть разным, всё зависит от ваших потребностей. Если нужно больше каналов, можно использовать RESI DVB-C FSM 16 или 24.

Требования

Оборудование

• Сервер, минимум Quad Core Intel® или AMD® CPU 2.8ГГц, 8Гб ОЗУ, с 2 и более слотами PCIe, в зависимости от количества карт
• DVB-C модуляторы (RESI или TBS)
• DVB-S/S2 или DVB-T/T2 ТВ-карты (например)

Программное обеспечение

• Операционная система на базе Linux. Рекомендуем Ubuntu 22.04 LTS
• Cesbo Astra
• Драйверы для DVB-карт
• Интернет-браузер на вашем ПК: Chrome, Safari или Firefox

Настройка Astra

Установка Astra

В первую очередь необходимо подготовить сервер и установить Linux и Astra. Информацию по установке Ubuntu можно найти на официальном сайте

Установка Astra проста — достаточно скопировать один исполняемый файл на сервер. Подробную инструкцию смотрите здесь: Установка Astra

Часто пользователи забывают настроить адаптеры перед следующими шагами. Убедитесь, что драйверы для DVB-карт установлены на сервере.

• Установка драйвера DigitalDevices
• Установка драйвера TBS
• Для других адаптеров информацию ищите на сайте производителя

Приём каналов с помощью Astra

Теперь нужно настроить все адаптеры и найти каналы, которые мы хотим модулировать через DVB-C.

Для настройки приёма каналов со спутника рекомендуем ознакомиться со следующими статьями:

• Введение в настройку DVB-адаптера
• Параметры тюнера DVB-S/S2
• Сканирование DVB-адаптера

Ниже приведён скриншот с примером настроек адаптера:

Сканирование и выбор нужных каналов

Когда мы разобрались с настройкой адаптеров, можно просканировать нужный транспондер (частоту) и добавить каналы в Astra, выбрав все нужные программы.

Создание нового потока с MPTS

MPTS — это мультипрограммный транспортный поток (или мультиплекс), содержащий несколько сервисов (программ). Используется для передачи каналов на ip-qam/ip-asi модуляторы и мультиплексоры. Ниже приведены скриншоты основных страниц настройки.

В настройках SDT необходимо указать всю информацию о канале:

• Service Name — название программы
• PNR — номер программы должен совпадать с номером во входном списке
• LCN — логический номер определяет, под каким номером канал будет на телевизоре

В настройках NIT указывается информация для DVB-C транспондера.

Настройка модулятора

На этом этапе мы уже нашли и добавили все необходимые каналы в Astra, создали новый поток и настроили MPTS, который нужно отправить на модулятор. Чтобы настроить выходной сигнал на модулятор RESI DVB-C, нужно узнать номер адаптера RESI в системе.

В консоли сервера найдите номер карты и модуляторы с помощью команды:

find "/dev/dvb" -name "mod*"

В результате получаем номер адаптера и его модуляторы, например:

/dev/dvb/adapter0/mod0

• adapter0 — номер адаптера в системе
• mod0 — номер устройства (транспондера) на этом адаптере. Для модулятора FSM8 диапазон от 0 до 7

Теперь нужно настроить выходной сигнал на модулятор RESI DVB-C в настройках MPTS

В результате должен получиться полностью настроенный поток, как показано на скриншоте:

Мониторинг и управление

С помощью Astra вы можете анализировать качество и стабильность транспортных потоков. Экспортировать статистику и события во внешние системы, такие как Zabbix или Grafana.

Также в любой момент можно открыть веб-интерфейс Astra, чтобы просто проверить дашборд. Здесь вы увидите уже настроенные адаптеры, созданные потоки и полезные параметры, такие как уровень/качество сигнала, битрейт каналов и другое.

Проверка выходного DVB-C сигнала

С помощью этих простых шагов мы настроили наш поток. Теперь каналы преобразованы и модулированы с помощью модулятора RESI DVB-C FSM.

Лучший способ проверить выходной сигнал — использовать анализатор. Существует множество моделей от разных производителей. Например, Telestar:

Также можно подключить коаксиальный кабель от RESI к телевизору и в настройках ТВ выполнить новый поиск DVB-C каналов — полный или сетевой (или вручную указать параметры поиска). Настройки поиска каналов зависят от производителя телевизора, но в целом очень похожи.

Поиск и устранение неисправностей приёма DVB

Если у вас возникли проблемы при настройке, мы подготовили список статей о том, как выявить и устранить возможные причины: Поиск и устранение неисправностей приёма DVB
